Ouyue Electric сыртқы жаңбырдан қорғайтын тарату қорабының жаппай өндірісі нақты фотосуреттері: металл қаңылтыр қабығынан бастап машинаны құрастыруға дейінгі толық технологиялық дисплей.

I. Металл қаңылтыр қабығы: жылуды таратуды да, жауын-шашыннан да қорғауды қамтамасыз ететін пластикалық жабыны бар салқын илектелген болат пластина

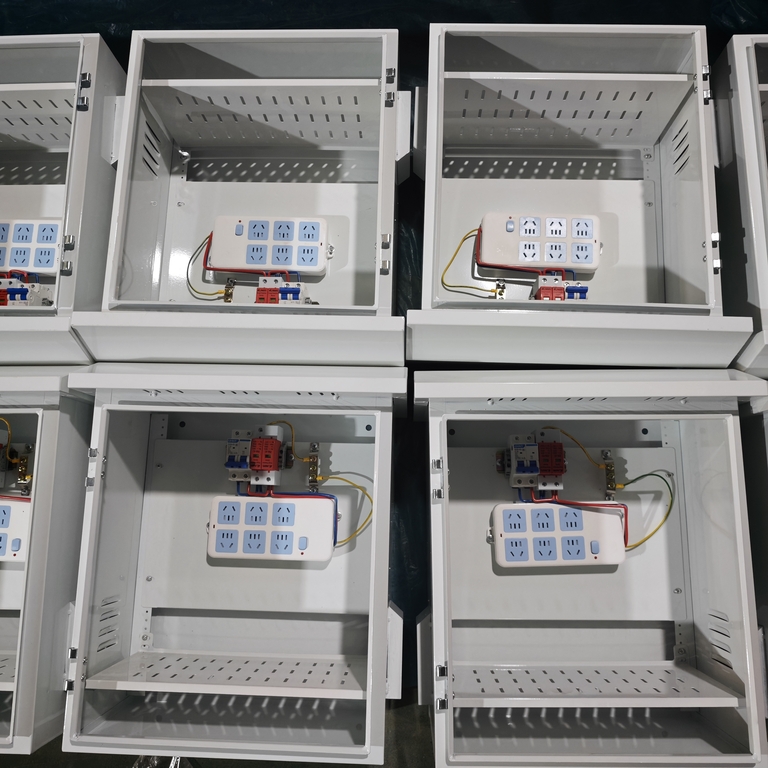

Алғашқы шынайы фотосуретте ондаған ақ жәшіктер цехтың құрастыру алаңында қатар қойылған. Жәшіктердің есіктері әлі орнатылмаған, ал снарядтардың шеберлігінің бөлшектері анық көрінеді. Қораптың корпусы бір бөлікте лазерлік кесу және CNC иілу арқылы салқын илектелген болат пластинадан жасалған. Беткі тотты кетіру және электростатикалық ұнтақ бояу үшін фосфаттаумен өңделеді. Ақ күңгірт жабын біркелкі және жұқа, тоттануға қарсы, коррозияға қарсы және сызаттарға төзімді, ұзақ мерзімді ашық ауада қолдануға жарамды.

Қораптың корпусы үш негізгі позициядағы жылуды тарататын жалюздермен жасалған: бүйірінде де, үстіңгі жағында да жалюзи ашу аймақтары бар. Жалюзилер көлбеу төмен қарай штамптау құрылымын қабылдайды, бұл ауаның кедергісіз конвекциялық арнасын қамтамасыз етіп қана қоймайды, сонымен қатар жаңбыр суының саңылаулар арқылы тікелей ағып кетуіне жол бермейді. Жұмыс кезінде қораптың ішіндегі жабдықтың шығаратын жылуы ішкі температураның көтерілуін бақылай отырып және құрамдас бөліктердің қызмет ету мерзімін ұзарта отырып, төменнен ауаны қабылдау және жоғарыдан және бүйірден шығарудың табиғи конвекциялық жолы арқылы жүзеге асырылады.

Қораптың есігі қорап корпусына тот баспайтын болаттан жасалған топса арқылы қосылады, ол біркелкі ашылады және жабылады және тот басуға бейім емес. Есік корпусының шеті су өткізбейтін тығыздағыш резеңке жолақтарға арналған орнату ойығымен сақталған, ол EPDM жабық ұяшықты көбік тығыздағыш жолақтарымен бірге есік саңылауында жаңбыр мен шаңнан қорғауды қамтамасыз етеді. Есік құлпы рұқсат етілмеген персоналдың кездейсоқ әрекеттерді жасауына жол бермеу үшін құлыптау арқылы басқаруға болатын сыртқы ауаға арналған айналмалы тіл құлпын қабылдайды. Қораптың артқы жағында қабырғаға орнатуды қолдайтын ілулі тесіктер бар.

Құрылымдық ерекшеліктері	Іске асыру әдісі	Функция
Субстрат және жабын	Суық илектелген болат табақ + фосфаттау + электростатикалық ұнтақ жабыны	Тоттануға және коррозияға қарсы
Жылу бөлу жалюзи	Бүйірлік және жоғарғы көлбеу төмен қарайтын жалюзи штамптау арқылы қалыптасады	Конвективтік жылу диссипациясы, жаңбырға қарсы кері ағын
Есік корпусының тығыздағышы	EPDM су өткізбейтін тығыздағыш резеңке жолақ + тот баспайтын болаттан жасалған топса + айналмалы тіл құлпы	Жаңбыр және шаң өткізбейтін және басқару үшін құлыпталатын
Орнату әдісі	Артқы жағында монтаждау тесігі сақталған	Қабырғаға орнатылған ашық орнату

II. Тарату қорапшасының ішкі конфигурациясын егжей-тегжейлі түсіндіру

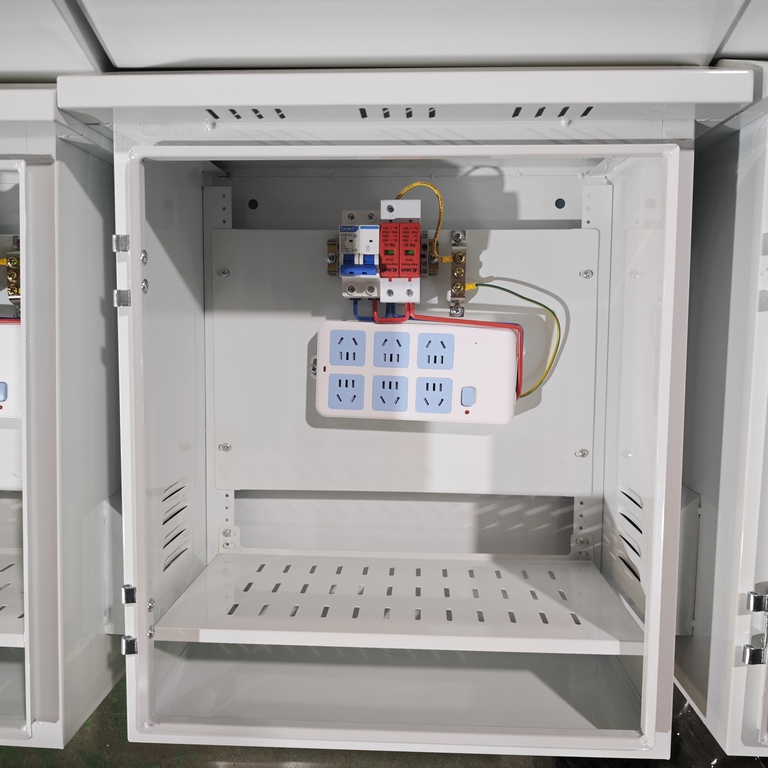

Екінші нақты фотосуретте электрлік құрастыру аяқталған сыртқы жаңбыр өткізбейтін тарату қорабының ішкі бөлшектері көрсетілген. Қораптың ішіндегі құрамдас бөліктер жоғарыдан төменге қарай электр тізбегінде ұқыпты орналастырылған. Артқы тақтада сақталған орнату саңылауларының көптігі әрбір компонентті болттармен тікелей бекітуге мүмкіндік береді, бұл бөлшектеуді, құрастыруды және сымдарды ыңғайлы және тиімді етеді.

III. Сыртқы жаңбырдан қорғайтын тарату қораптарын қолдану сценарийлері

Theсыртқы жаңбырға төзімді тарату қорабықуатты таратуды, найзағайдан қорғауды және жабдықты электрмен жабдықтауды біріктіреді және келесі сценарийлерде кеңінен қолданылады:

Сыртқы қауіпсіздікті бақылау:Бақылау тіректеріндегі камераларды, қосымша шамдарды және желілік жабдықты біріктірілген қуат көзімен және қорғаныспен қамтамасыз етіңіз.

Ақылды көлік:Жол қиылыстарындағы бағдаршамдарды басқару шкафтары мен полицияның электронды жабдықтарының қорапшаларын электрмен жабдықтау.

Байланыс базалық станциялары:Микробазалық станциялар мен қайталағыш станциялардың сыртқы жабдықтарын электрмен жабдықтау және найзағайдан қорғау;

Ақылды құрылыс алаңы:Құрылыс алаңына кіретін және шығатын турникеттер, шаңды бақылау және бейнебақылау сияқты жабдықтарға арналған орталықтандырылған қуат қорабы.

IV. Сыртқы жаңбырдан қорғайтын тарату қорапшасын қаңылтырдан бастап электрлік жинаққа дейін толық өндіру процесі

Екі нақты фотосуретте сыртқы жаңбырдан қорғайтын тарату қораптарын өндіру процесіндегі екі негізгі түйін жазылған - қаңылтыр қабықшаларының кең ауқымды сериясы және бүкіл машинаның электрлік құрастыру. Бүкіл процесс Ouyue Electric компаниясының жеке зауытында қаңылтыр материалын кесу, майыстыру және дәнекерлеуден бастап ұнтақ бояу мен бояуға дейін, содан кейін компоненттерді орнату және зауыттық сынақтан өткізуге дейін аяқталады. Жеткізу уақыты бақыланады және сапасы қадағаланады.

Өнім сызбалары расталғаннан кейін дайын өнімді шығаруға небәрі 7 күн қажет. Сізге стандартты конфигурация немесе жоба талаптарына негізделген теңшелген электрлік шешім қажет пе, біз сізді техникалық талаптарды жіберуге шақырамыз. Біз шешім ұсыныстарын және үлгілік жоспарлауды мүмкіндігінше тезірек қамтамасыз етеміз.
