Тот баспайтын болаттан жасалған ақ спреймен боялған сыртқы жаңбырға төзімді тарату қорапшасының жаппай өндірісі нақты фотосуреттер: қораптың корпусын бүркуден, су өткізбейтін резеңке жолақты емдеуден ішкі құрылымға дейін толық талдау

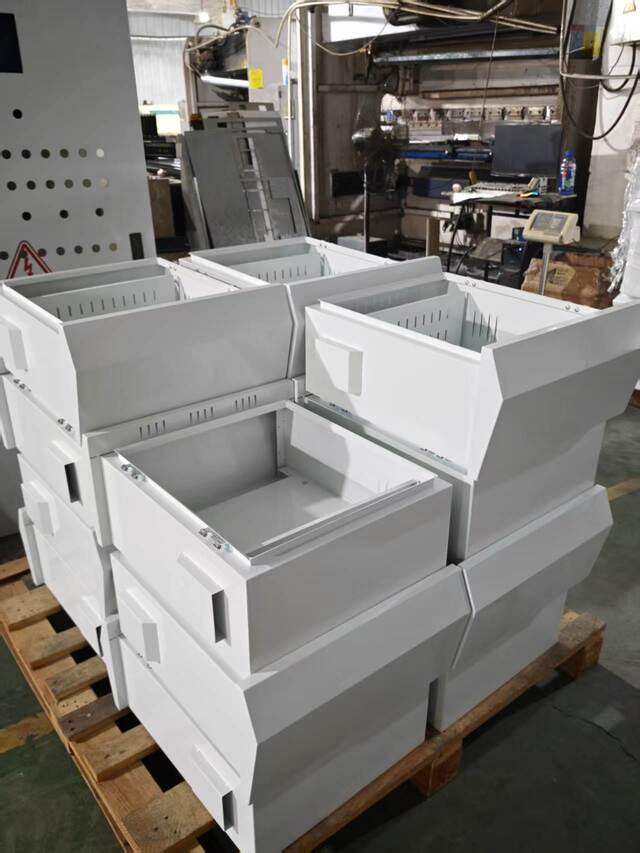

I. Қораптың корпусы шашылған және есік панелінің жинағын күтіп тұр

Алғашқы нақты фотосуретте шашыратылған ақ тот баспайтын болаттан жасалған ондаған қорап корпустары қабат-қабат жиналып, соңғы құрастыру алдында есік панелінің резеңке жолақтарының қатаюын күтуде. Әрбір қорап беті біркелкі және жұқа ақ электростатикалық ұнтақ жабынымен жабылған. Бұрыштары ұқыпты бүгілген және дәнекерленген тігістер тегіс және толық.

Қораптардың бұл партиясы негізгі материал ретінде 304 баспайтын болаттан жасалған және сыртқы сапалы ақ электростатикалық ұнтақпен қапталған. Ақ жабын сыртқы сценарийлерде практикалық функцияларға ие - ашық түсті беті күн сәулесінің жылу сәулеленуін көрсетеді. Жаздың жоғары температура жағдайында ақ жәшіктің бетінің температурасы қара сұр жәшікке қарағанда 8-12°С төмен болуы мүмкін, бұл қорап ішіндегі температураның көтерілуін азайтуға және компоненттердің қызмет ету мерзімін ұзартуға көмектеседі. Еуропалық және Таяу Шығыстағы нарықтардағы сыртқы тарату қораптары әдетте ақ жабынды қалайтынының себебі де осы.

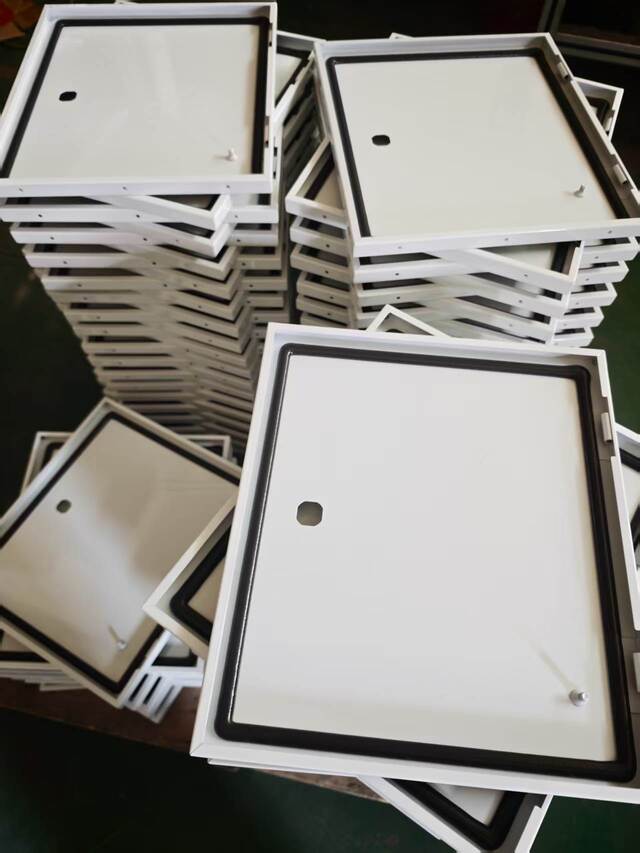

II. Есік панеліне арналған су өткізбейтін резеңке жолақ орнатылды. Дайын болғаннан кейін оны жинауға болады

Екінші суретте қораптардың осы партиясымен сәйкес келетін есік панельдері жазылған. Есік панелі ақ бүркумен аяқталды және жиектерге үздіксіз қара су өткізбейтін резеңке жолақтар салынған. Қазіргі уақытта ол резеңке жолақты емдеу және бір орында тұру сатысында. Резеңке жолақ EPDM (этилен пропилен диен мономерлік резеңке) жабық ұяшықты көбік материалынан жасалған. Ол арнайы желімдеу құрылғысы арқылы қорап есігінің ішкі жағындағы герметикалық ойыққа ендірілген және бүкіл шеңбер ешқандай үзіліссіз тығыздалған.

Орнатқаннан кейін тығыздағыш жолағына отыруға және қатып қалуға мүмкіндік берудің себебі, ендірілгеннен кейін EPDM жолағының артқы жағындағы желім тот баспайтын болаттан жасалған ойықпен толық қосылу үшін жеткілікті уақытты қажет етеді, бұл кейіннен қабаттасуды немесе деформацияны болдырмайды. Сонымен қатар, қысу және кірістіру кезінде жолақта ішкі кернеу дамиды; оның тынығуына мүмкіндік беру материалдың табиғи икемділігін қалпына келтіруге мүмкіндік береді, құрастырудан кейін кернеуді босатудан туындаған беттің біркелкілігін болдырмайды.

Есік панелінің герметикалық жолақтарының әрбір партиясы қатайғаннан кейін сапа инспекторлары тығыздағыш бетінің тегістігін және жолақ қайта оралу консистенциясын кездейсоқ тексереді.

Жіберу алдында бүкіл қораптар жаңбыр сынағынан немесе герметикалық үлгілердің IP65 сынамасынан өтіп, тығыздау өнімділігінің стандарттарға сәйкес келетінін тексереді. Ouyue Electric таңдаған EPDM жабық ұяшықты көбіктелген тығыздағыш жолақтардың ұзақ мерзімді жұмыс температурасының -40°C-тан 120°C-қа дейінгі диапазонында болады, бұл сыртқы күн сәулесі мен жаңбырдың көптеген жылдар бойы әсерінен кейін де тұрақты қалпына келтіру және тығыздау қасиеттерін сақтайды.

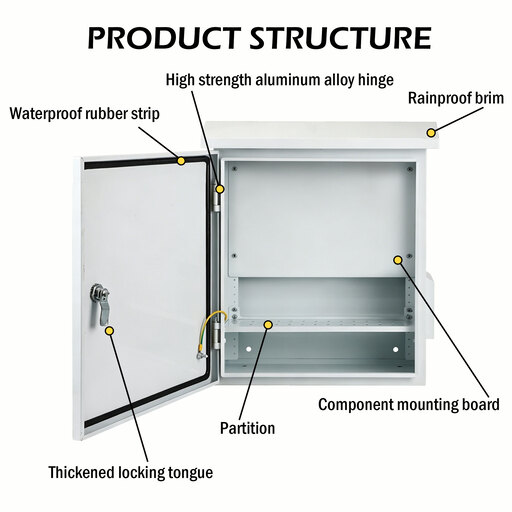

III. Тот баспайтын болаттан жасалған тарату қорапшасының ішкі құрылымдық бөлшектерін бөлшектеу

Үшінші суретте толық жинақталғанның ішкі құрылымы көрсетілгенТот баспайтын болаттан жасалған сыртқы жаңбырға төзімді тарату қорабы. Бес негізгі құрамдас бөліктер анық көрінеді және келесідей бөлшектенеді:

1. Айналмалы тіл құлпы

Есік панелі тот баспайтын болаттан жасалған тіл құлпымен жабдықталған. Жабылған кезде, тіл құлпы есік тақтасының мықтап жабылғанын және тығыздағыш жолақтың басылғанын қамтамасыз ету үшін қорап есік жақтауының ішкі жағындағы құлыптау тақтасын мықтап ұстайды. Құлыптың өзегі тот баспайтын және кептеліске қарсы 304 тот баспайтын болаттан жасалған. Тұтынушының талаптарына сәйкес әмбебап кілт құлыптары, ұрлыққа қарсы үшбұрышты құлыптар немесе пресс түріндегі серіппелі ашылатын құлыптар опциялар ретінде таңдалуы мүмкін, олардың барлығы пакетті теңшеуді қолдайды.

2. Су өткізбейтін резеңке жолақ

Ішкі тұрғыдан алғанда, қара EPDM су өткізбейтін резеңке жолақ есік панелінің ішкі шеңбері бойымен ешқандай тігістер мен үзілістерсіз толығымен таратылғанын анық көруге болады. Есік панелі жабылған кезде, резеңке жолақ есік панелі мен қорап есік жақтауы арасында біркелкі басылып, жаңбыр суының, шаң мен ылғалдың есік аралығынан өтуіне жол бермейтін үздіксіз серпімді тығыздағыш бетін құрайды.

3. Жаңбырға төзімді жиек

Қораптың үстіңгі жағы алға қарай созылатын көлбеу жиек құрылымымен жабдықталған. Бұл иілу дизайнының функциясы қабырға бойымен немесе қораптың үстінен төмен қарай ағып жатқан жаңбыр суын есік саңылауынан алыс аймаққа бағыттау болып табылады, бұл судың есік панелінің үстіңгі жиегіне жиналып, тығыздағыш бетіне сіңіп кетуіне жол бермейді. Шляпаның жиегі мен қораптың негізгі корпусы CNC иілісі арқылы бір тақтайдан жасалған және бір бөліктен жасалған. Дәнекерлеудің қажеті жоқ және дәнекерлеудің ағып кету қаупі жоқ.

4.Компонентті орнату тақтасы

Қораптың ішкі бөлігі бекітуге арналған алынбалы жылжымалы бекіту тақталарымен жабдықталғанажыратқыштар, контакторлар, терминал блоктары және басқа компоненттер. Орнату тақтасы мырышталған болаттан немесе тот баспайтын болаттан жасалған және қораптың артқы жағындағы ендірілген шпилькаларға бұрандалармен бекітілген. Алынбалы дизайн тұтынушылардың қораптан тыс компоненттерді алдын ала құрастыру мен сымдарын аяқтау, содан кейін бүкіл тақтаны қорапқа орнату, орнында орнату тиімділігін арттыру мүмкіндігін білдіреді.

5. Бөлім

Қораптың ішкі бөлігін тұтынушының талаптарына сәйкес металл қалқалармен жабдықтауға болады, қорап ішіндегі кеңістікті тәуелсіз электрлік қалқаларға бөлуге болады. Бөлімнің функцияларына мыналар жатады: әртүрлі кернеу деңгейлерінің тізбектерінің физикалық оқшаулануына қол жеткізу, негізгі тізбекті басқару тізбегінен бөлу немесе нақты компоненттер үшін тәуелсіз экрандау кеңістігін қамтамасыз ету. Бөлім қораптың ішіндегі бөлік кронштейніне бұрандалар арқылы бекітіледі және оның орналасуын тұтынушының сызбаларына сәйкес икемді түрде реттеуге болады.

IV. Нақты өндірістік желілермен біз сізді сапаны тексеруге шақырамыз

Сізге стандартты сыртқы жаңбыр өткізбейтін тарату қорабы немесе жоба сызбаларына сәйкес терең бейімделген стандартты емес қорап корпусы қажет пе, Ouyue Electric бастапқы зауыттың өндірістік мүмкіндіктері мен сапаны бақылау стандарттарымен ашық ауада пайдалану сынағына төтеп бере алатын тот баспайтын болаттан жасалған тарату қорабын жеткізе алады.

Өнімнің сызбалары расталғаннан кейін дайын өнімді шығару үшін бар болғаны 7 күн қажет.Техникалық талаптарыңызды немесе қораптың сипаттамаларын жіберуге қош келдіңіз. Біз шешім ұсыныстарын және үлгілік жоспарлауды мүмкіндігінше тезірек қамтамасыз етеміз.
