Ouyue Electric екі қабатты металл тарату қорапшасын іске қосты: бөлек күшті және әлсіз ток аймақтары және алдын ала орнатылған шпилькалары бар, ол толық жинақтарды құрастыру уақытын қысқартады.

I. Жаппай өндірістің нақты түсірілімі: стандартталған шкафтар тізіліп, өндіріс желісінен шығып, серияны жеткізу мүмкіндігін интуитивті түрде ұсынады.

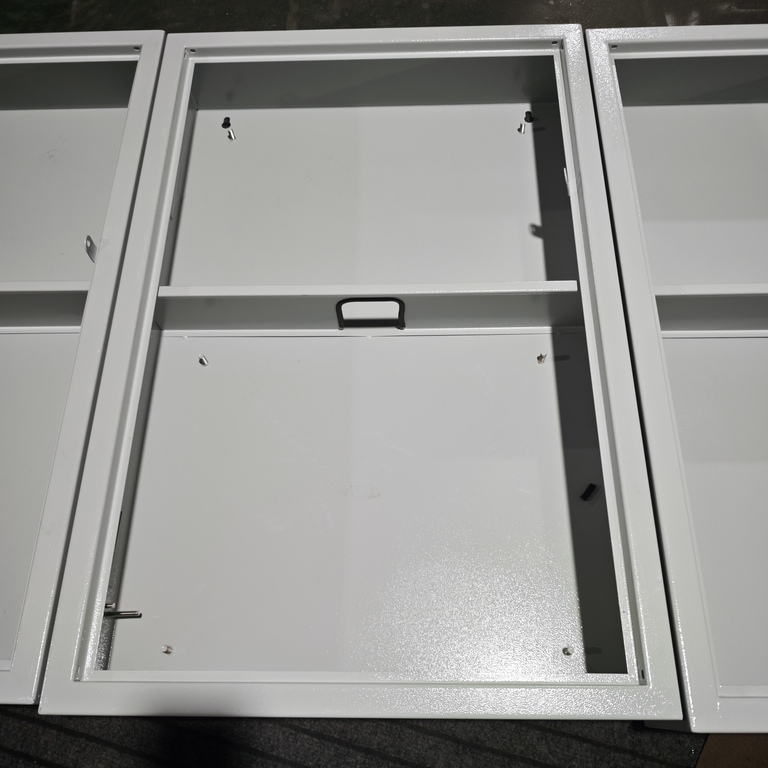

Алғашқы шынайы фотосурет шеберхананың құрастыру алаңында қатар қойылған екі қабатты бөлінген металл таратушы қорап снарядтарының қатарын түсірді. Шкаф корпусы есік тақтасын әлі орнатқан жоқ, бірақ қорап корпусының металл қаңылтыр процесінің бөлшектері толығымен ашылады - жақтаудың жиектері мен бұрыштары біркелкі, иілу жиектері ұқыпты, дәнекерленген тігістері саңылаусыз тегіс.

Шкафтың негізгі корпусы бір бөлікте лазерлік кесу және CNC иілу арқылы қалыптасатын жоғары сапалы салқын илектелген болат пластинадан жасалған. Қораптың жақтауы қалыңдатылған және күшейтілген, күшті жүк көтеру және соққыға төзімділік мүмкіндіктері бар. Тотты кетіру және жоғары температурада электростатикалық эпоксидті ұнтақпен жабу үшін беті фосфаттаудан өтті. Қаптама піл сүйегі күңгірт ақ, біркелкі және тегіс бояу беті бар.

 Ол тот басуға, коррозияға төзімділікке, сызаттарға төзімділікке ие және сарғаюға бейім емес, оны құрғақ жабық ортада ұзақ мерзімді пайдалануға жарамды етеді. Ақ ұнтақпен қапталған сыртқы түрі қарапайым және заманауи және ол зауыттардың, ғимараттардың тарату бөлмелерінің, зертханалардың және т.

Процесс сілтемесі	Өңдеу әдісі	Функция
Негізгі материал	Бір бөлікте CNC иілу арқылы жасалған жоғары сапалы суық илектелген болат табақ	Жоғары беріктік, деформацияға бейім емес және жақтау қалыңдатылған және күшейтілген
Дәнекерлеу	Дәнекерлеу тігісі тегіс жермен дәл нүктелік дәнекерлеу	Тығыздағыш іргетасы жақсы, саңылаулары немесе өткір жиектері жоқ
Алдын ала емдеу	Тотты кетіруге арналған фосфаттау	Ұнтақ жабындарының адгезиясын күшейтіп, тоттанбайтын негіз қабатын қамтамасыз етіңіз
Қаптау	Жоғары температуралы электростатикалық эпоксидті ұнтақ жабыны, күңгірт піл сүйегі ақ	Тоттануға қарсы, коррозияға қарсы, сызаттарға төзімді және сарғаюға бейім емес

II. Ішкі құрылымның егжей-тегжейлі түсіндірмесі: Біріктірілген бөлім бөлімі + алдын ала орнатылған шпилькалар, қаңылтыр деңгейінен толық жинақты құрастыруды жеңілдетеді

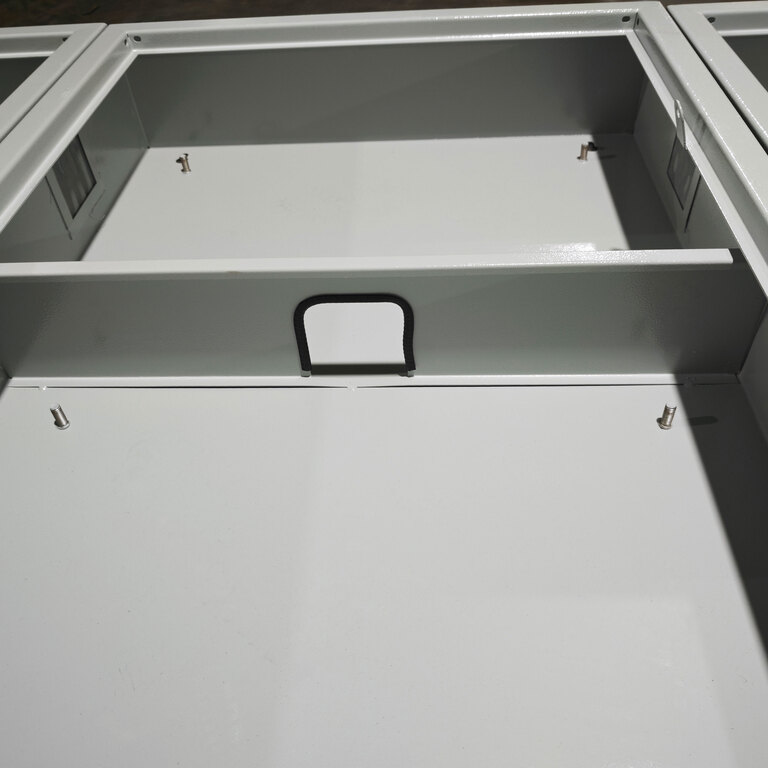

Екінші нақты фотосурет шкафтың ішкі құрылымын ашады, бұл өнімнің негізгі дизайнын - екі қабатты қалқаны және алдын ала орнатылған шпилька жүйесін айқын көрсетеді.

Біріктірілген металл қалқа тақтасы: күшті және әлсіз электр бөлінген, ал сымдар ұқыпты.

Біріктірілген металл қалқа тақтайшасы қораптың ішіне көлденең орнатылып, ішкі қуысты жоғарғы және төменгі жағында екі тәуелсіз орнату бөліміне бөледі. Бөлім дәнекерленген және қораптың жақтауына бекітілген, жоғары беріктікке, иілуге ​​төзімділікке және ауыр электрлік құрамдастарды қолдау мүмкіндігіне ие. Бұл құрылымның негізгі құндылығы күшті және әлсіз электр энергиясын бөлуге немесе компоненттердің иерархиялық орналасуына қол жеткізуде жатыр:

Жоғарғы бөлім:Оны аспаптар, индикатор шамдары, PLC модульдері, терминал блоктары және т.б. сияқты басқару және сигнал компоненттерін орнату үшін пайдалануға болады.

Төменгі бөлім:Ол автоматты ажыратқыштар, контакторлар, термиялық релелер және мыс шиналар сияқты негізгі электр тізбегінің құрамдастарын реттеу үшін қолданылады.

Жоғарғы және төменгі бөліктер негізгі тізбектегі үлкен ток тудыратын электромагниттік кедергінің басқару тізбегінің сигнал дәлдігіне әсер етуіне жол бермеу үшін физикалық оқшауланған. Сонымен қатар, сызықтардың көлденең интерференциясы айтарлықтай төмендейді, ал техникалық қызмет көрсету кезінде айырмашылық сызықтары бір қарағанда анық көрінеді.

Сымның өтуі: жоғарғы және төменгі бөліктер бір-бірімен байланысты және бүйірлік орама пайдаланылмайды

Қалқаның ортасында ұзын жолақ тәрізді сым өтуі ашылады. Жоғарғы және төменгі бөліктер арасындағы сымдарды сымдар үшін қораптың бүйірінен айналып өтпей-ақ, осы өту арқылы тікелей қосуға болады. Бұл егжей-тегжейлі дизайн сым жолын ең қысқа және ең тұрақты етеді. Кабельдік науаларды төсеу үшін кабель өткелдерімен тікелей туралауға болады, бұл бір уақытта құрастыру тиімділігі мен эстетикалық тартымдылығын арттырады.

Төрт бұрышында алдын ала орнатылған тот баспайтын болаттан жасалған бекітпелер: орнында бұрғылау және бұрау қажеттілігін болдырмайды.

Тот баспайтын болаттан жасалған бекітілген бұрандалар шкафтың жоғарғы және төменгі бөліктерінің төрт бұрышында алдын ала дәнекерленген, бұл жалпы құрастыру уақытын айтарлықтай азайтатын негізгі дизайн ерекшелігі. Шкафтың дәстүрлі қондырғыларында электрлік құрамдастарды орнату орнында өлшеуді, орналастыруды, бұрғылауды және түртуді талап етеді — бұл тек уақытты қажет етпейтін, сонымен қатар сенімді емес орнатуға әкелетін дұрыс тураланбаған саңылаулар қаупін тудыратын процестер. Алдын ала орнатылған шпилькалармен бұл процесс қаңылтыр металды дайындау сатысына жылжытылады. Шкафты алғаннан кейін құрастырушылар аспаптарды, автоматты ажыратқыш рельстерін, монтаждық артқы тақталарды, терминал блоктарын және басқа компоненттерді алдын ала бұрғыланған шпилькалардағы болттарды пайдаланып тікелей бекітіп, кез келген жерде өңдеу қажеттілігін болдырмайды.

Мысал ретінде 10 тізбегі бар тарату қорабын алсақ, алдын ала орнатылған болт дизайны шамамен 30-дан 40 минутқа дейін құрастыру уақытын үнемдей алады. Ауқымды инженерлік тапсырыстарда еңбек пен уақыт шығындарының жинақталған үнемдеуі айтарлықтай.

III. Есік корпусы және орнату: Толық жиынтық, әртүрлі қолдану сценарийлеріне жарамды

Қораптың сол жағы есік топсаларын орнатуға арналған және ол бірдей сипаттамадағы ақ қораптың есігімен сәйкестендіріледі. Суретте сол партияның есік панельдері жиналуды күтіп тұрған жағында орналастырылғанын көруге болады. Есік корпусы тұтынушылардың талаптарына сәйкес құлыптармен және бақылау терезелерімен жабдықталуы мүмкін. Жабылғаннан кейін ол шаңнан қорғайтын қорғанысқа қол жеткізе алады және кәсіпқой емес адамдардың қателесуіне жол бермейді.

Орнату әдісі ашық қабырғаға орнатылатын түрін қабылдайды. Қораптың артқы жағында қосымша жақшаларсыз тікелей қабырғаға бекітуге болатын ілулі тесіктер бар. Жерге орнатуды қажет ететін сценарийлер үшін негізгі кронштейнді қосымша жабдықтауға болады.

IV. Қолданудың типтік сценарийлері

Екі қабатты бөлінген металл тарату қорабы қабығының стандартталған металл қаңылтыр құрылымы және икемді алдын ала орнатылған шпилька жүйесі оны әртүрлі ішкі қуат тарату және басқару сценарийлері үшін қолайлы етеді.

Құрылыс қуатын бөлу: Еденді тарату қораптары, жарықтандыруды басқару қораптары, негізгі ажыратқыштар және тармақтық ажыратқыштар сәйкесінше жоғарғы және төменгі бөліктерде орналастырылған.

Өнеркәсіптік бақылау:PLC басқару шкафы, жабдықты сәйкестендіруге арналған электрлік басқару қорабы. Контроллерлер мен терминалдар жоғарғы бөлікте, ал жетек компоненттері төменгі бөлікте орналасқан.

Зертханалық және таза цех:Ақ ұнтақпен қапталған сыртқы түрі таза сценарийлердің шаң өткізбейтін және эстетикалық талаптарына жауап беретін ішкі ортамен үйлеседі.

Пакеттік инженерлік сатып алу:Стандартталған құрылым ауқымды құрылыс жобаларын орталықтандырылған сәйкестендіру үшін қолайлы кең ауқымды өндірісті және жылдам жеткізуді қолдайды.

V. Металл қаңылтырдан толық жинақтарға дейін: стандартталған қабықшалармен құрастыру процесін жеңілдетіңіз

Ouyue Electric тұтынушыларға тиімдірек және стандартталған электрлік қоршау шешімдерін ұсынуға тырысады.қаңылтыр металл өндірісінің деңгейі. Екі бөлікті металл қоршаулар біріктірілген бөлімдерді, алдын ала орнатылған бекіту тіректерін және стандартты жақтауды ұсынады, панельдерді құрастырушылар мен инженерлік мердігерлер құрылымдық беріктікті құрастыру оңайлығымен біріктіретін қоршау өнімдерін ұсынады.

Өнім сызбалары расталғаннан кейін дайын өнімді аяқтау үшін бар болғаны 7 күн қажет.Сізге стандартты сипаттамалар немесе сызбаларыңызға негізделген арнайы дизайн қажет пе,бізге техникалық талаптарыңызды жіберіңіз,және біз шешім ұсыныстарын және үлгілік өндірісті жоспарлауды тез арада қамтамасыз етеміз.
