Шөлде фотоэлектрлік құмар келе жатыр. Сіздің тарату қорапшаңыз оған төтеп бере ала ма? Жоғары температураға төзімді баспайтын болаттан жасалған тарату қораптарына арналған теңшелген нұсқаулық

I. Таяу Шығыстағы мүмкіндіктер: триллион юань фотоэлектрлік нарық фотоэлектрлік шкафтарға үлкен сұранысты босатады.

Сауд Арабиясы мен Біріккен Араб Әмірліктері энергетикалық трансформацияны бұрын-соңды болмаған жылдамдықпен алға жылжытуда, ал Таяу Шығыс Қытайдың электр жабдықтары үшін жаһандық деңгейге шығу үшін «алтын нарыққа» айналуда. Өнеркәсіптік көрме деректеріне сәйкес, Сауд Арабиясы 2030 жылға қарай жаңартылатын энергияның үлесін 50%-ға дейін арттыру мақсатымен 2030 жылға қарай жаңартылатын энергия өндірісіне 100 миллиард АҚШ долларын инвестициялауды жоспарлап отыр.

Біріккен Араб Әмірліктері 2030 жылға қарай таза энергия үлесін айтарлықтай ұлғайтуды және алдағы бес жылда энергетикалық инфрақұрылымды салу мен жаңартуға 60 миллиард АҚШ долларынан астам инвестиция салуды жоспарлап отыр.

Екі супер жоба Таяу Шығыстағы фотоэлектрлік бумның негізгі қозғалтқышына айналды. Оның бірі Сауд Арабиясындағы NEOM (Болашақ жаңа қала) жасыл сутегі жобасы. Бұл жоба 2,2 ГВт фотоэлектрлік электр станциясын, 1,65 ГВт жел электр станциясын және 400 МВт/сағ батарея энергиясын сақтау жүйесін салады. Бұл әлемдегі ең ірі жасыл сутегі жобасы.

Екіншісі - Дубайдағы Мұхаммед бин Рашид күн саябағы. Әлемдегі ең үлкен жалғыз күн паркі ретінде оның 1800МВт алтыншы фазасы іске қосылғалы тұр, ал 1400МВт қуат сақтау жүйесі бар 2000МВт фотоэлектрдің жетінші фазасы сауда-саттық процесін бастады. Жалпы жоспарланған қуаттылық 7 260 МВт, инвестиция көлемі 13,6 млрд АҚШ долларын құрайды.

Құрылыс бумының осы раундында нақты сатып алу сигналы назар аударуды қажет етеді: Сауд Арабиясы мен Біріккен Араб Әмірліктеріндегі EPC бас мердігерлері жабдық жеткізушілерін таңдаған кезде, құм өткізбейтін тарату шкафтары мен ашық тот баспайтын болаттан жасалған қорап корпустары сұранысқа ие нүктелер ретінде тізімделеді және олардан IP55 немесе одан жоғары қорғаныс деңгейі болуы және 50℃ ортада жұмыс істеу үшін тексерілуі қажет.

II. Шөл климатының қос өлтірушілері: құмның басып кетуі және жоғары температураның қартаюы

Кәдімгітот баспайтын болатнемесетемір тарату қораптарықоңыржай аймақтарда жақсы жұмыс істейді. Алайда, Таяу Шығыстың шөлдеріне орналастырылған олар бірден екі өлімге душар болады:

Бірінші тапсырма: құм және шаң

Шөлді аймақтарда құм мен шаңның жылдық саны 100-ден асады, ал тасымалданатын құм бөлшектерінің мөлшері 0,1-ден 0,5 мм-ге дейін жетеді, бұл қарапайым герметикалық құрылымдарға ену үшін жеткілікті.

Құм мен шаң қорапқа кіргеннен кейін олар схеманың бетінде жиналып, қысқа тұйықталу қаупін тудырады. Жылу қабылдағыштың бетіне жабысу жылуды тарату тиімділігін 30% -дан астамға төмендетеді. Ұзақ мерзімді тозу сонымен қатар тығыздағыш жолақтың жарылып, қатал циклді тудыруы мүмкін.

Екінші тапсырма: Жоғары температура

Таяу Шығыстағы жаздың өте жоғары температурасында қораптың беткі температурасы күн сәулесінің тікелей әсерінен 75-80 ° C-қа жетуі мүмкін. Егер қораптың жылуды тарату дизайны жеткіліксіз болса, ішкі температура 60 ° C-тан оңай асып кетуі мүмкін, бұл электрлік компоненттердің көпшілігі үшін 40-55 ° C оңтайлы жұмыс ауқымынан әлдеқайда асып түседі. Жоғары температурада пісіру кезінде кәдімгі резеңке тығыздағыш жолақтар тез қартаяды және қатаяды, ал электростатикалық ұнтақ жабыны біртіндеп жылтырлығын жоғалтады және ұнтақтайды.

Қорап корпусының қорғаныс қабілеті уақыт өте келе ыдырайды. Ең бастысы, күн мен түн арасындағы температура айырмашылығы 30 ° C-қа жетуі мүмкін. Термиялық кеңею коэффициентінің айырмашылығына байланысты металл қораптың корпусы мен ішкі компоненттер арасында кернеу пайда болады. Ұзақ уақыт қайталаудан кейін бұл дәнекерленген жіктің жарылуына және болттардың босауына әкелуі мүмкін.

III. Ouyue Electric компаниясының шөлді дәрежедегі тот баспайтын болаттан жасалған тарату қорабына арналған бес теңшелген шешім

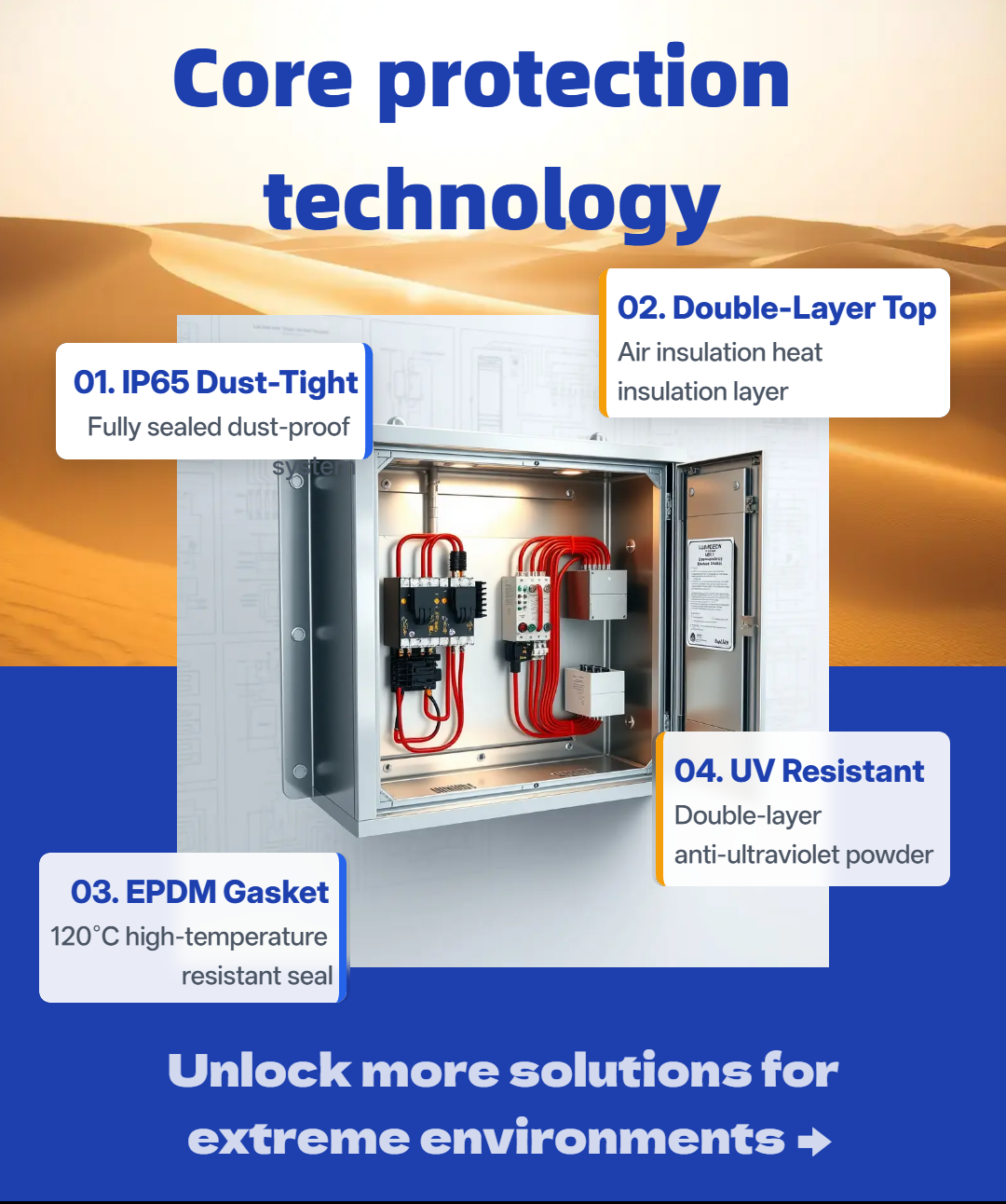

Таяу Шығыс нарығының ерекше талаптарына жауап ретінде Ouyue Electric бес өлшемнен шөл деңгейіндегі тот баспайтын болаттан жасалған тарату қораптары үшін толық теңшелген шешім әзірледі: қорғаныс, жылу оқшаулау, тығыздау, жабу және сынау.

1. IP65 шаң өткізбейтін құрылым

Таяу Шығыстағы фотоэлектрлік жоба IP55 немесе одан жоғары қорғауды қажет етеді, ал Ouyue Electric IP65 стандартына тікелей сәйкес келеді. IEC 60529 стандартына сәйкес, IP6X толық шаң өткізбейтіндігін білдіреді - қорап тестілеу үшін теріс қысыммен құм және шаң жәшігіне орналастырылған. Тексеру үшін қақпақты ашқаннан кейін интерьерге шаң түспеуі керек.

Іске асыру жолы тұрғысынан біз үш есе тығыздағыш қорғаныс сызығын қабылдаймыз: жабық ұяшықты көбіктенген EPDM тығыздағыш жолағы есік тақтасы мен қорап корпусының арасында бірінші үздіксіз тығыздағыш бетін қалыптастыру үшін салынған; Барлық бекіту бұрандалары тот баспайтын болаттан жасалған шайбалармен және резеңке сақиналармен жабдықталған. Кіріс және шығыс саңылаулары екі қабатты кабельді тығыздау қосылыстарын қабылдайды.

Гоби ортасындағы фотоэлектр станцияларының тәжірибесі лабиринтті тығыздағыш тығыздағыштарды силиконды резеңке тығыздағыштармен бірге пайдалану схемасы құм мен шаңның өткізгіштігін 90% төмендете алатынын көрсетеді. Осы негізде Ouyue Electric нығыздау дизайны толық тот баспайтын болаттан жасалған тығыздағыш ойығына + EPDM үздіксіз көбіктенетін тығыздағыш жолағына дейін жаңартылды, бұл тығыздау мерзімі мен температураға төзімділік көрсеткіштері бойынша көбірек артықшылықтарға ие.

2. Жылу оқшаулау үшін екі қабатты үстіңгі қақпақ

Күйіп тұрған күнге толығымен ұшыраған қораптар үшін біз негізгі қораптың үстіне аспалы күн қорғанысының үстіңгі қақпағын қосамыз, үстіңгі қақпақ пен қораптың үстіңгі беті арасында 50 мм ауа оқшаулағыш қабатын қалыптастырамыз. Бұл дизайн өнеркәсіпте жетілген пассивті оқшаулау шешіміне жатады - екі қабатты құрылым арқылы қораптың ішкі бөлігіне күн радиациясының жылуын тікелей өткізуді блоктайды.

Өлшенген деректер қоршаған орта температурасы 45°C және күн сәулесінің қарқындылығы 1000Вт/м² жағдайында екі қабатты үстіңгі қақпақпен жабдықталған баспайтын болаттан жасалған тарату қорапшасының ішкі температурасын бір қабатты үстіңгі қақпақпен салыстырғанда 6-10°C төмендетуге болатынын және қосымша қуат тұтынудың мүлдем қажет емес екенін көрсетеді.

3. Жоғары температураға төзімді тығыздағыш жолақтар

Кәдімгі резеңке тығыздағыш жолақтар 80°C жоғары температурада үздіксіз пісірілген кезде 3-6 ай ішінде қатып, жарылып, тұрақты қысу деформациясына ұшырайды, бұл тығыздағыштың бұзылуына әкеледі. Ouyue Electric EPDM (этилен пропилен диен мономер) жабық ұяшықты көбікті тығыздағыш жолақтарды таңдайды, олар 120 ° C-қа дейінгі ұзақ мерзімді температураға және 150 ° C-қа дейінгі қысқа мерзімді ең жоғары температураға төтеп бере алады.

Өнеркәсіптегі жетекші герметикалық материалдар жеткізушілері жоғары сапалы силикон резеңке және EPDM тығыздағыш жолақтар күрделі сыртқы ортада IP67 және одан жоғары қорғаныс деңгейлерін жүзеге асыруды қамтамасыз ете отырып, тамаша серпімділік пен қысу нығыздауды сақтай алатынын тексерді.

Сонымен қатар, тығыздау жолағының көлденең қимасы D-тәрізді дизайнды қабылдайды, қысу мөлшері 30% -дан 40% -ға дейін бақыланады. Бұл жеткілікті тығыздау қысымын қамтамасыз етіп қана қоймайды, сонымен қатар суық және ыстық циклдарды жеңу үшін серпімді маржа қалдырады.

4. Жоғары температураға төзімді екі қабатты бүрку

304 тот баспайтын болаттың өзі коррозияға төзімді болғанымен, Таяу Шығыстағы күшті ультракүлгін сәулелер мен жоғары температураның қосарлы әсерінен жалаңаш пластинаның беті әлі де тотығады және тез түссізденеді. Біз екі қабатты электростатикалық ұнтақты бүрку процесін қолданамыз: негізгі ұнтақ негіз үшін адгезия мен коррозияға қарсы қамтамасыз етеді, ал ұн ауа-райына төзімділік пен таңдамалы түстерді ұсынады.

Әрбір пленка қабатының қалыңдығы 60-90 мкм шегінде қатаң бақыланады. Өнеркәсіп тәжірибесі көрсеткендей, 80-120 мкм ашық ауаға арналған ұнтақты шашу сыртқы эрозияға тиімді қарсы тұра алады.

Темір тарату қорапшасы үшін екі қабатты бүрку одан да маңызды – мырыш негізіндегі фосфаттауды тазарту бүрку алдында сыртқы сапалы эпокси-полиэфир ұнтағымен біріктірілген түрде жүзеге асырылады. Тұзды бүрку сынағы экспорттық талаптарға сай 500 сағаттан астам уақытқа жетуі мүмкін.

5. Эксперименттік сынақ есебінің деректері дәлелдейді

Ouyue Electric шөл деңгейіндегі әрбір өнім үшін келесі сынақ есептерін немесе қолдауды қамтамасыз етеді.

IV. CE/IP65 қосарлы сертификаты: Таяу Шығысқа экспорттау үшін техникалық рұқсат

Сауд Арабиясы мен Біріккен Араб Әмірліктеріндегі EPC жобалары әдетте Қытай стандарттарын (GB) қабылдайды, бірақ CE сертификаты мен қорғау деңгейлеріне әлі де нақты талаптар бар. Ouyue Electric компаниясының тот баспайтын болаттан жасалған тарату қорабы CE сертификаты мен IP65 қорғау сынағынан өтті.

Өнім IEC 60529 қоршауды қорғау стандартына сәйкес келеді және Таяу Шығыстағы фотоэлектрлік жобадағы EPC бас мердігерлері үшін "IP55 немесе одан жоғары қорғаныс дәрежесі" ең төменгі шекті талаптарына сәйкес келеді.

V. Шөл деңгейіндегі тарату жәшігінің теңшелімін сызбалармен ашыңыз

Сауд Арабиясындағы NEOM және Дубайдағы MBR Solar Park сияқты Таяу Шығыстағы ауқымды фотоэлектрлік жобаларға сәйкес келетін жабдыққа қатысасыз ба немесе Таяу Шығыс нарығы үшін жоғары температураға төзімді және құм өткізбейтін қорап өнімдерін сақтайсыз ба, Ouyue Electric материалды таңдаудан, құрылымдық дизайннан CE/IP65 сертификатына дейін теңшелген қызметтердің толық спектрін ұсына алады.

Өнімнің сызбалары расталғаннан кейін дайын өнімді шығару үшін бар болғаны 7 күн қажет. Шөл жобасы үшін техникалық талаптарды немесе қорап сипаттамаларын жіберуге қош келдіңіз. Біз сізге қорғаныс деңгейін тексеруді, жоғары температураға төзімді материалды таңдауды және Таяу Шығыстағы тапсырыстарды сәтті қорғауға көмектесетін жылдам үлгіні жоспарлауды қамтитын толық шешімді ұсынамыз.
