Жаңбыр қақпағы және жәндіктерден қорғайтын желдеткіші бар тот баспайтын болаттан жасалған тарату қорабы

Ouyue Electric ауыр жәндіктер қысымы бар ылғалды және жауын-шашын көп нарықтар үшін жаңа ашық баспайтын болаттан жасалған тарату қорабын шығарды. Қоршау үстіңгі панельде жаңбырдан қорғайтын сорғышты, әрбір саңылаудың артында жәндіктер экраны орнатылған сол және оң бүйірлік панельдердегі желдеткіш саңылауларды, сатып алушы жеткізген құрамдас бөліктерге арналған шкафтың ішіндегі монтаждау кронштейнін және төменгі панельдегі кабельді енгізу тесіктерін өткізеді.

Тропикалық және жағалаудағы аймақтардағы сыртқы электр шкафтарында үш мәселе туындайды. Муссон жаңбыры есік тігістерінен өтеді, жәндіктер жылу саңылаулары арқылы еніп, ішіне ұя салады, ал қуат құрамдас бөліктері ешқайда шығуға жолсыз жылуды тудырады.

Толығымен жабылған шкаф жаңбырды өткізбейді және жылуды ұстайды. Желдеткіштері ашық шкаф жылуды шығарады және ішіне жәндіктер мен жаңбырдың түсуіне мүмкіндік береді. Жаңа сыртқы жаңбырға төзімді тот баспайтын болаттан жасалған таратқыш қорап үш міндетті бөледі: жаңбыр қақпағы мен төменгі кабель кіретін тесіктер суды өңдейді, жәндіктер экраны жәндіктерді өңдейді және сол және оң жақ саңылаулар жылу үшін конвективтік жол жасайды.

Ылғалды нарықтарға неліктен желдетілетін баспайтын болаттан жасалған тарату қорабы қажет?

Оңтүстік-Шығыс Азия мен Оңтүстік Азияда жоғары ылғалдылық жыл бойы сақталады, муссон маусымы ұзаққа созылады және жәндіктердің белсенділігі күнтізбенің көп айларын қамтиды. Телекоммуникациялық базалық станциялар, күн станциялары және сыртқы тарату қораптары қорғалмаған позицияларда отырады, ал коммутаторлық қуат көздері, байланыс модульдері және ішіндегі инверторлық жүктемелер жылу шығаруды жалғастырады.

Тот баспайтын болаттан жасалған тарату қорабы ылғалды аймақтарда екі міндетті атқарады: коррозияға құрылымдық төзімділік және шкаф ішіндегі ауаны жылумен басқару. Ылғалдылық пен тұзды шашырату кәдімгі суық илектелген болаттың жабынының беріктігіне үлкен талаптар қояды, өйткені бір жабынның бұзылуы коррозияның бұзылу нүктесінен ішке таралуына мүмкіндік береді.

304 және 316 маркалы тот баспайтын болат жабынға емес, материалға коррозияға төзімділік береді, бұл жабынның тұтастығына тәуелділікті азайтады. Ашық ауада орнатылған күн және энергия сақтау жобалары шкаф корпусы үшін тот баспайтын болатты көбірек анықтайды.

Дизайн ішінде: бес компонент не істейді

Жаңбыр сорғышы алдыңғы және екі бүйірлік панельдерден өтіп, тік жауын-шашынды есік тігісі мен желдеткіш тесіктерден басқарады. Сол және оң жақ желдеткіш саңылаулары төмен деңгейлі қабылдау және жоғары деңгейлі шығарумен конвективті жолды құрайды.

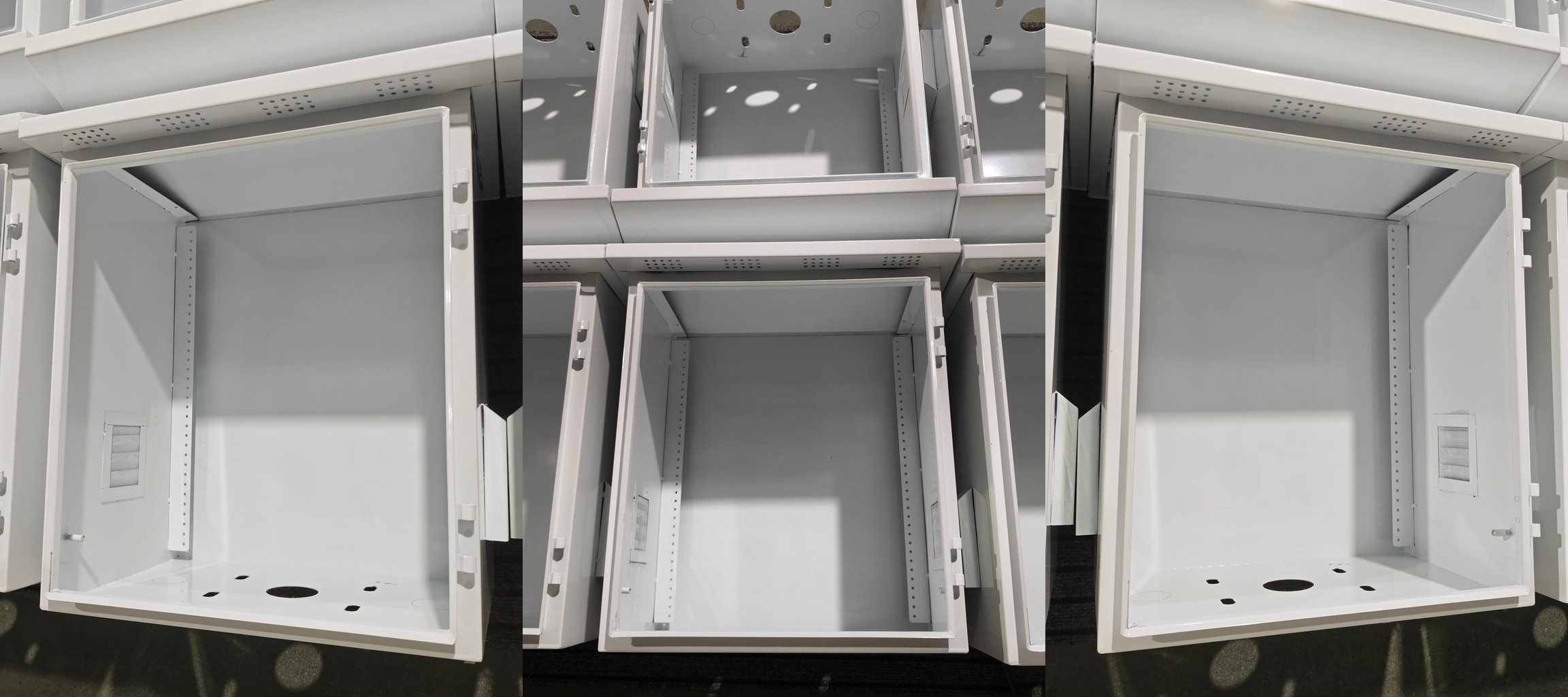

Жәндіктер торы әр желдеткіш саңылаулардың артында орналасады, ол ауаның өтуіне мүмкіндік бере отырып, қарапайым ұшатын жәндіктерді бөгеу үшін өлшемді. Ішкі кронштейн сатып алушы жеткізетін ажыратқыштарды, контроллерлерді немесе байланыс модульдерін бекітеді. Төменгі кабель кіретін тесіктер кабельдердің төменнен кіруіне және шығуына мүмкіндік береді, бұл бүйірлік кіру арқылы жасалған суды ұстайтын арнаны болдырмайды.

Шаңды қондырғылар үшін Ouyue Electric әр желдеткіш саңылауының сыртына алынбалы шаң сүзгісін қосуды және тазалау кестесін орнатуды ұсынады. Желдету құрылымы жылуды кетіруге басымдық береді және жиі жоғары қысыммен жуылатын орындарға сәйкес келмейді, ал өнім бетінде қолайлы және жарамсыз орталар анық көрсетілген.

Материалды таңдау: Суық илектелген болат, 304 және 316

Материал сыртқы шкафтың қанша уақытқа созылатынын анықтайды. Төмендегі кесте коррозияға төзімділік, қолайлы орта және баға бойынша үш жалпы сипаттаманы салыстырады.

Таңдау сынағы - тұздың экспозициясы. Ішкі жобалар мен қорғалған сыртқы позициялар 304 баспайтын болаттан жақсы жұмыс істейді, ал жағалаудағы учаскелер, жоғары тұзды шашатын аймақтар, химиялық зауыттар және тұзсыздандыру жобалары 316 баспайтын болатты талап етеді.

Екі сорттың арасындағы баға алшақтығы кең, сондықтан тот баспайтын болаттан жасалған тарату қорабында дұрыс емес материал таңдау артық шығындарды немесе ерте коррозияны тудырады. Сайт шарттарын сұрауға жазу болжамды жояды.

Қоршау қай жерде орналасады

Жаңа сыртқы жаңбырға төзімді тот баспайтын болаттан жасалған тарату қорабы алдымен жылуды кетіруге арналған, жаңбыр мен жәндіктерден қорғайтын салмақ бірдей беріледі. Дизайнға төрт қолданба сәйкес келеді.

Күн және энергияны сақтау комбайны тарату төрттік арасында бірінші орында. Күн комбайнының қораптары мен энергияны сақтауға арналған түрлендіру жабдығы сыртта орнатылады, ішіндегі қуат құрылғылары үздіксіз жұмыс істейді және жылуды кетіру толық тығыздаудан гөрі маңызды.

Ылғалды нарықтарда шкафқа кіретін жәндіктер терминалдарды қиып, қысқа тұйықталуларды тудыруы мүмкін, бұл жәндіктер экранын күн комбайнының қосымшаларында ең құнды етеді. Ouyue Electric желдеткіш санын және жоба жүктемесіне қарсы орналастыруды растай алады.

Қорғау рейтингін оқу

Ouyue Electric жаңбырдан қорғайтын тот баспайтын болаттан жасалған сыртқы тарату қорабын төрт қорғаныс дәрежесімен қамтамасыз етеді: IP54, IP55, IP56 және IP65. Жаңа желдетілетін дизайн жәндіктер экрандары бар сол және оң жақ желдеткіш саңылауларды пайдаланады және желдетілетін үлгі үшін стандартты тасымалдау рейтингі IP54 немесе IP55.

IP56 немесе IP65 талап ететін жобалар сұрау кезінде орнату ортасы мен салқындату әдісін көрсете алады, ал Ouyue Electric техникалық тобы сәйкес құрылымды растайды.

Сатып алушылар IP кодын IEC 60529 бойынша оқи алады: бірінші сан шаңды, ал екінші сан суды қамтиды. Желдетілетін шкафтың нақты қорғанысы жаңбыр қақпағының өлшемдерінен, желдеткіш геометриясынан, жәндіктер экранының торынан және тығыздағыштан тұрады, сондықтан құрылым жапсырмадан гөрі маңызды.

Жобаны қабылдау кезінде жәндіктердің торын тазалау үшін алып тастауға болатынын, есік саңылауының біркелкі екенін және тығыздағыштың толығымен көбіктелгенін тексеріңіз.

Баптау және жеткізу

Ouyue Electric компаниясы Чжэцзян, Люши қаласындағы 2000 шаршы метрлік зауытты басқарады, екі құрастыру желісі, металл қоршау өндірісінде 10 жылдан астам тәжірибесі және CE сертификаты бар. Жаңа ашық жаңбырға төзімді баспайтын болаттан жасалған тарату қорабы сызбаға негізделген теңшеуді қабылдайды.

Ұзындығы, ені, биіктігі және қалыңдығы барлығы реттеледі, ал кесу позициялары, жібек экран белгілері, жаңбыр сорғыш өлшемдері және желдеткіш саны жобаның сипаттамасына сәйкес келеді.

Ең аз тапсырыс саны - 10 дана, ол дистрибьютор қорына да, шағын жоба сынақтарына да сәйкес келеді. Корпус материалы суық илектелген болаттан, 304 баспайтын болаттан және 316 баспайтын болаттан таңдалады, алынбалы шаң сүзгісі опция ретінде ұсынылады.

Жиі қойылатын сұрақтар

Тот баспайтын болаттан жасалған жаңа таратқыш қораптың желдеткіш саңылауларына жаңбыр кіре ме?

Жаңбыр тікелей кірмейді. Жаңбыр қақпағы тік жауын-шашынды шкафтың бетінен басқарады, ал желдеткіш саңылаулары жәндіктер экраны мен су дефлекторының артындағы сол және оң жақ панельдерде отырады. Жаңбыр жауатын немесе қатты жел соққан сайттар үшін жобаны растау кезінде орнату бағытын Ouyue Electric компаниясына жіберіңіз.

Жәндіктер экраны салқындатуды азайтады ма?

Ауа ағынының айыппұлы тордың апертурасына және ашық аймаққа байланысты. Ouyue Electric салқындатқыш ауа ағынын жеткілікті түрде сақтай отырып, қарапайым ұшатын жәндіктерді бөгеу үшін тор өлшемін таңдайды. Шаңды аймақтарда әр желдеткіш саңылауының сыртына алынбалы шаң сүзгісін қосып, белгіленген уақыт аралығында тазалаңыз.

Ішкі кронштейн қандай компоненттерді тасымалдай алады?

Кронштейн сатып алушы беретін автоматты ажыратқыштарды, контроллерлерді, байланыс модульдерін немесе қуат көздерін бекітеді. Ouyue Electric тек шкаф пен кронштейнді қамтамасыз етеді, ал ішкі құрамдас бөліктер сатып алушының өз ауқымында қалады. Монтаждау тесіктері мен DIN рельсінің позицияларын сызбаға сақтауға болады.

Ең аз тапсырыс саны қанша?

Ең аз тапсырыс саны 10 дана. Ұзындығы, ені, биіктігі, парақ қалыңдығы, материал, кесінділер, жаңбыр қақпағы мен желдеткіш санақтардың барлығы теңшеуге болады және шаң сүзгісі опция ретінде жеткізіледі.

Корпус үшін 316 баспайтын болат бар ма?

Иә. Жағалау учаскелері, жоғары тұзды шашатын аймақтар және химиялық зауыттар 316 баспайтын болаттан жасалған, ал ішкі учаскелер мен жалпы сыртқы позициялар 304 баспайтын болатпен жақсы жұмыс істейді. Екі сорттың бірдей желдетілетін жәндіктерге төзімді құрылымы бар.

Қорғаныс рейтингі қалай расталады?

Ouyue Electric төрт қорғаныс рейтингін береді: IP54, IP55, IP56 және IP65. Желдеткіш үлгі стандарт ретінде IP54 немесе IP55 бойынша жеткізіледі. Сұрау кезінде орнату ортасы мен салқындату талаптарын көрсетіңіз және техникалық топ бағаны ұсынады.

Тот баспайтын болаттан жасалған тарату қорабына желдеткішті орнатуға бола ма?

Yes. Желдеткіштерді санау және орналастыру жобаның талаптарына сәйкес келеді және белсенді салқындату жобалары желдеткіш орнату орнын және қуат кабелінің бағытын сақтай алады. Ақырғы кесу схемасы сызбаға қарсы расталады.

Бағаны қалай сұрауға болады

Күн және энергияны сақтау мердігерлері, телекоммуникациялық базалық станция интеграторлары және суды тазарту және тұщыландыру жөніндегі инженерлік фирмалар Ouyue Electric компаниясына жаңбыр өткізбейтін тот баспайтын болаттан жасалған жаңа тарату қорапшасының бағасы мен үлгілерін алу үшін хабарласуға болады.

Сызба немесе өлшем тізімі келгеннен кейін техникалық топ материалды, кесінділерді, жаңбыр қақпағын және желдеткіштің орналасуын растайды. Талаптарды сұрау пішіні арқылы жіберіңіз немесе шолыңызбаспайтын болаттан жасалған тарату қорапшасының санат беті .
