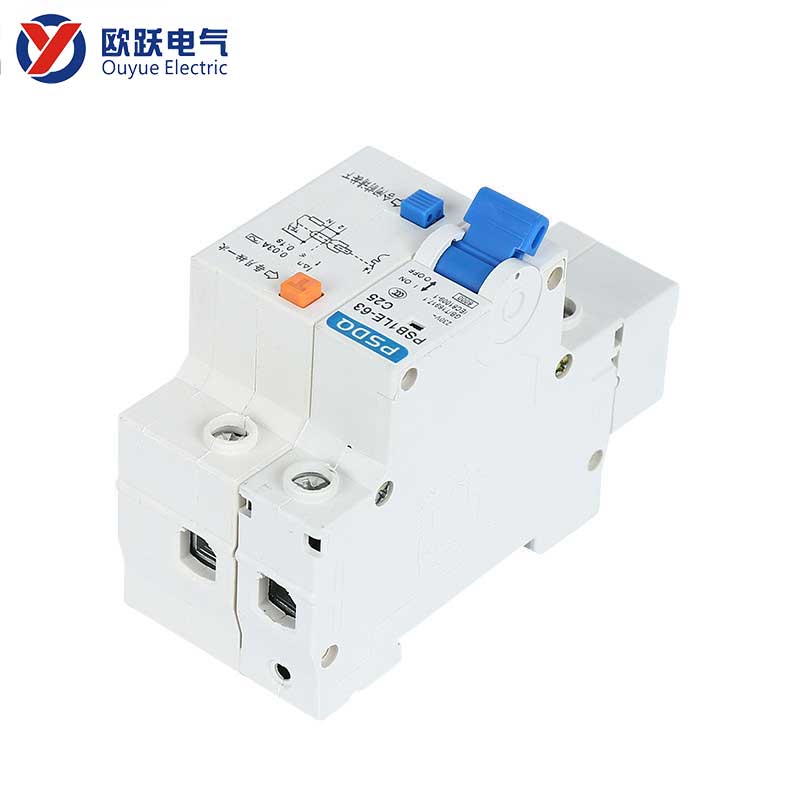

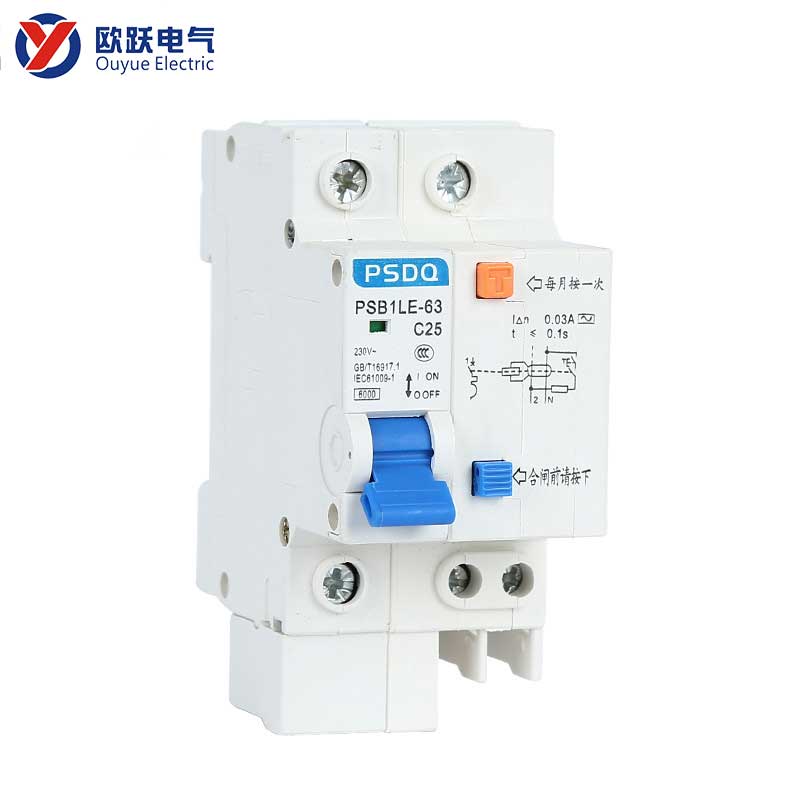

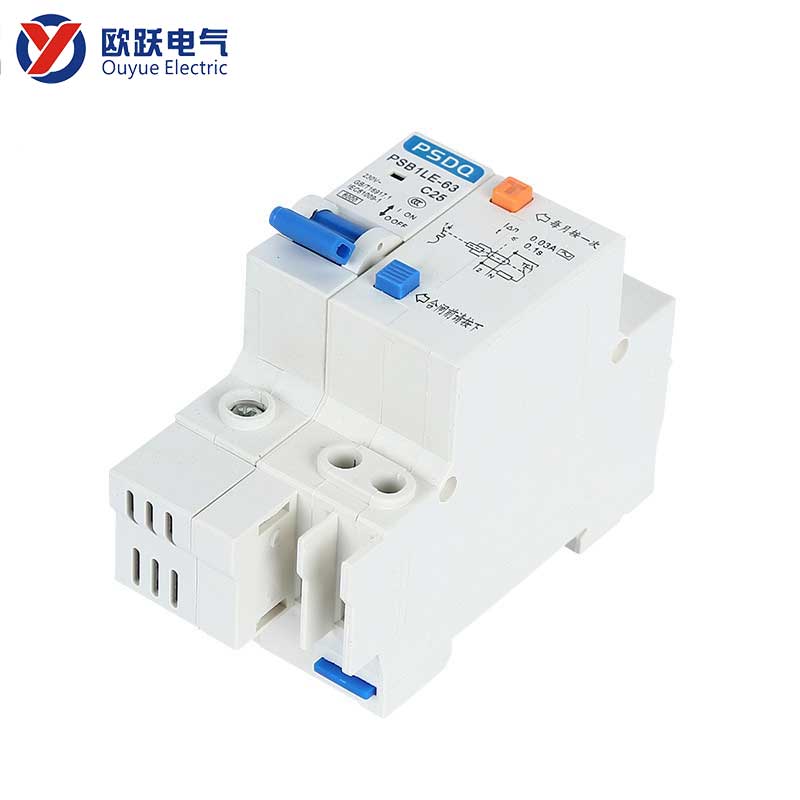

63A 1P+N шағын ағып кету ажыратқышы

Өніммен таныстыру

• Заманауи тұрғын үй, коммерциялық және басқа орталарда жоғары қуатты бір фазалы электр энергиясына сұраныстың артуы жағдайында тізбекті қорғаудың дәстүрлі схемалары жиі кеңістіктің екі модулін (1P ажыратқыш + ағып кету керек-жарағы немесе 2P ағып кету сөндіргіші) алуды талап етеді, бұл тарату қорабында орналасу қиындықтарын оңай тудыруы мүмкін.
• Шағын ағып кетуді ажыратқыш 63A 1P+N шамадан тыс жүктеме, қысқа тұйықталу және жоғары сезімталдық ағып кетуден қорғау функцияларын тек бір стандартты модуль (18 мм) ені бойынша инновациялық түрде біріктіреді және бір уақытта фазалық желіні (L) және бейтарап сызықты (N) бұза алады. Ол бір фазалы жоғары ток тізбектері үшін толық қауіпсіздікті қамтамасыз ете алады.

Өнімнің сипаттамасы

Параметр элементі	Техникалық сипаттама
Өнім үлгісі	63A 1P+N шағын ағып кету ажыратқышы
Полярлық сан	1P+N
Номиналды ток	63А
Номиналды ағып кетудің жұмыс тогы	30мА
Номиналды кернеу	230В айнымалы ток 50/60Гц
Тығыздау мүмкіндігі	C түрі
Орнату әдісі	Стандартты 35 мм DIN рельсті бекіту
Сертификат	CE

Сұрақ-жауап

С:1P+N және 2P ағып кету ажыратқыштары арасындағы қорғаныстың қандай айырмашылығы бар?

A:Ол тізбектің өзегіндегі шамадан тыс жүктеме, қысқа тұйықталу және ағып кетуден қорғау функцияларына толығымен сәйкес келеді. Негізгі айырмашылық физикалық құрылымда: 1P+N бір режимді жинақы дизайнды қабылдайды, ал 2P қос режимді ені бар. Екеуі де L сызығы мен N сызығын бір уақытта ажырата алады.

С:Бұл үлгіде бейтарап сызық (N) қалай қорғалған?

A:63A 1P+N шағын ағып кетуді ажыратқыштың осы түрінің N-полюсі оқшаулау функциясын қамтамасыз ете отырып, фазалық желімен синхронды түрде қосылады және өшіріледі. Дегенмен, әдетте оның шамадан тыс жүктемеден қорғайтын тәуелсіз магниттік сапары болмайды (яғни, N-полюсті шамадан тыс жүктелу тек өшіруді тудырмайды). Оның ерекшелігі ағып кетуден толық қорғауды және қауіпсіз биполярлық оқшаулауды қамтамасыз ету болып табылады.
