Найзағай маусымының сыртқы тарату қорабы найзағайдан қалай қорғауға болады? Тот баспайтын болаттан жасалған тарату қорапшасының жерге тұйықталған мыс штангасының конструкциясын талдау

I. найзағай шатырды жарып қана қоймайды --неліктен сыртқы тарату қораптары найзағайдан қорғауды қажет етеді?

Найзағай ғимаратқа немесе іргелес жерге түскенде, лездік ток ондаған килоамперден жүздеген килоамперге дейінгі шамаға жетуі мүмкін. Бұл үлкен ток импульсі сыртқы тарату қораптарына екі негізгі жол арқылы қауіп төндіреді:

1. Найзағайдың тікелей соғуы: найзағай тарату қорабына немесе жалғанған кабельдерге тікелей әсер етеді. Бұл сценарийдің ықтималдығы төмен болғанымен, ол орын алған кезде, тарату қорапшасының ішкі жабдығы бірден толығымен дерлік жойылады.

2.Индукцияланған найзағай соғуы және электр желісінің көтерілуі: әлдеқайда кең таралған сценарий найзағай алыстағы электр желісіне немесе байланыс кабеліне түсіп, өткізгіш бойымен тарату қорабына таралатын асқын кернеуді тудырғанда орын алады; балама ретінде, іргелес жерге найзағай соғуы қарқынды электромагниттік импульстар арқылы таратушы қораптың кіріс және шығыс кабельдерінде асқын кернеуді тудырады. Бұл «жанама берілетін» асқын кернеу бірнеше мың вольтқа жетуі мүмкін, бұл кәдімгі электронды компоненттердің төтеп беру кернеуінен әлдеқайда асып түседі, платаларды бұзып, қуат модульдерін бірден күйдіреді.

Қолдану сценарийлерінде, оның ішінде сыртқы қауіпсіздікті бақылауды тарату қораптары, зарядтау станцияларының тарату қораптары және байланыс базалық станциясының тарату қораптары, ішкі жабдық жоғары актив құнына және үздіксіз электрмен жабдықтауға қатаң талаптарға ие. Сондықтан найзағайдан қорғау қосымша көмекші функция емес, дизайнның міндетті талабы болып табылады.

II.Жерге қосу жүйесі баспайтын болаттан жасалған тарату қорабы -- найзағайдан қорғаудың негізі

Тот баспайтын болаттан жасалған тарату қорабы ретінде қызмет етедінайзағайдан қорғау және жерге тұйықтау жүйелеріндегі маңызды буын, өзегі бар компоненттер келесідей егжей-тегжейлі сипатталған:

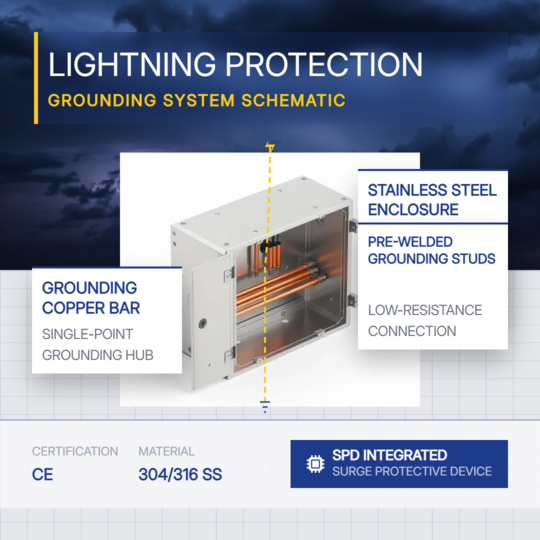

1. Жерге қосу мыс жолағы: конвергенция торабы Барлық қорғаныш жерге қосу сымдары үшін

Жерге қосу мыс жолағы ішіне орнатылған тарату қорабы қораптың толық жерге қосу жүйесінің өзегі болып табылады. The найзағай сөндіргіштің арнайы жерге қосу сымы, жерлендіру сымы қорап корпусы және барлық қосылған жабдықтың қорғаныш жерге қосу сымдары барлығы осы торапта жерге тұйықтау желісіне қосылмас бұрын жиналады негізгі жерге қосу сымы арқылы. Бұл мыс жолағы жезден жасалған, ол тамаша электр өткізгіштігін және коррозияға төзімділігін ұсынады. Салыстырылған мырышталған темір жолақтармен, жезден жасалған өзектер ұзақ қызмет етуден кейін тот баспайды, және олардың жанасу кедергісі уақыт өте келе өспей тұрақты болып қалады.

Жерге қосудың негізгі функционалдық мәні найзағайдан қорғау жүйелеріндегі мыс жолақтары сәйкес келеді «бір нүктелі жерге қосу» принципі: барлық жабдықты қорғау жерге қосу Жабдықтың қайталама зақымдалуын болдырмайтын бір жерде жиналады бірнеше дисперсті жерге қосу нүктелерімен индукцияланған потенциалдар айырмашылығынан туындаған. Найзағай тоғының лездік разряды кезінде қысқа мерзімді жоғары потенциал жерлендіру мыс жолағында пайда болады. Дегенмен, егер қоршаулар және барлық жалғанған жабдықтың сигналдық негіздері электрлік эквипотенциалды осы мыс жолағына жалғанған кезде қауіпті потенциалдар айырмашылығы пайда болмайды әртүрлі жабдық бөліктері арасында.

2.Тот баспайтын болаттан жасалған қораптың корпусы: тән эквипотенциалды дене

304 баспайтын болаттан жасалған қораптың корпусы электрлік болып табылады біріктірілген құрылым ретінде өткізгіш. Қораптың қоршауы сенімді болғаннан кейін жерге қосу мыс жолағына қосылған, бүкіл қорап эквипотенциалды құрайды Фарадей торының әсері бар дене. Тіпті сыртқы электромагниттік өріс болса да күрт өзгерсе, қораптың ішіндегі электромагниттік орта сақталады салыстырмалы тұрақты. Қораптың қоршауы да белгілі бір дәрежеде қамтамасыз етеді ішкі электромагниттік импульстар үшін экрандау және әлсірету. Сонымен бірге, Потенциалды теңестірілген қорап корпусы пайдаланушы персоналдың бұлай болмайтынын қамтамасыз етеді электр тогының соғу қаупі бар [жүйені оқшаулау ақауы болған жағдайда].

III. Жаңбыр алдындағы тексеру -Сыртқы таратудың найзағайдан қорғау жүйесіне қатысты үш мәселе жәшіктер

Ашық тарату қораптары үшін қазірдің өзінде қойылған пайдалану кезінде пайдалану және техникалық қызмет көрсету персоналына ұсынылады найзағай басталғанға дейін келесі тексерулерді аяқтаңыз жоғары тәуекел кезеңі:

1. Жерге қосуды визуалды тексеру байланыстар:

Жерге қосу мыс жолағындағы барлық терминалдардың бар-жоғын тексеріңіз жерге тұйықтау сымының оқшаулағыш қабаты болса да, мықтап бекітілген бүтіндігін және мыс жолақ бетінде қатты тотығу немесе тот бар ма. Егер қандай да бір бос жерлер анықталса, оны дереу қатайтыңыз; кез келген коррозия болса табылса, сәйкес компонентті дереу ауыстырыңыз.

2. Жерге қосу кедергісі өлшеу:

 Өлшеу үшін арнайы жерге тұйықталу кедергісін тексеру құралын пайдаланыңыз таратушы қораптың негізгі жерге қосу электродының жерге тұйықтау кедергісі. Егер өлшенген мән 10 Ом-нан асса, жерге қосу электродында бар-жоғын тексеріңіз коррозияға, сынуға немесе айналадағы топырақтың тым құрғақ екенін тексеріңіз. Қосымша жерге қосу электродтарын қосыңыз немесе қарсылықты төмендететін агент ретінде қолданыңыз қажет.

3.SPD күйін тексеру:

Көпшілігі SPD күй индикаторы терезесімен жабдықталған, мұнда жасыл түс қалыпты дегенді білдіреді жұмыс және қызыл ауыстыруды қажет ететін ақаулықты көрсетеді. SPD бірте-бірте болады бірнеше серпілістерді сіңіргеннен кейін нашарлайды. Күй терезесі қызылға айналғанда, ол ішкі варистордың істен шыққанын және оны ауыстыру керектігін көрсетеді уақтылы; әйтпесе найзағайдан қорғау функциясы орындалмай қалады қалыпты жұмыс істейді.

IV:OUYUE Electrical жылдам теңшеуді қамтамасыз етеді сыртқы жаңбырға төзімді тарату қораптары

Найзағайдан қорғайтын сенімді шешім сыртқы тарату қораптары үшін стандартталған құрылымдық деңгейден басталады -дан эквипотенциалды қосылымды қамтитын қоршау конструкциясы мыс жолақты тот баспайтын болаттан жасалған қоршауға, сондай-ақ жолға қосу алдын ала орнатылған жерге қосу бұрандаларынан SPD орнату негізіне дейін. Ойюе Электр тот баспайтын болаттан жасалған тарату қораптары құрылымдық қондырғымен жабдықталған стандартталған және сенімді негізді қамтамасыз ететін зауыттан шыққан жерге қосу жүйесі найзағайдан қорғау құрылысына арналған платформа, күнделікті жұмыс және соңғы пайдаланушыларға техникалық қызмет көрсету.

 Өнім сызбалары расталғаннан кейін, дайын өнімді 7 күнтізбелік күн ішінде таратуға жіберуге болады. Сізге стандартты конфигурация немесе терең теңшелген найзағай қажет пе қорғау шешімі үшін техникалық сипаттамаларыңызды жіберіңіз, біз жасаймыз Сізге шешім бойынша ұсыныстарды және өндіріс үлгісін дереу қамтамасыз етеді уақыт шкаласы.
