Сыртқы энергияны сақтау шкафының IP рейтингтері: алдымен тығыздағыштар істен шығады

Industrial Info Resources Америка Құрама Штаттарының энергетикалық ақпарат әкімшілігінің (EIA) деректеріне сілтеме жасай отырып, 2025 жылдың соңында 43,6 ГВт жұмыс істейтін аккумулятор сыйымдылығын хабарлайды. Операторлар 2026 жылдың алғашқы алты айында тағы 8,3 ГВт қосып, 52 ГВт-қа жуық зауыттық қуатқа жетті, ал желі операторының жоспарлары 42 ГВт-қа қосымша өсуді көрсетеді. Америка Құрама Штаттарында 2023 жылдан 2025 жылға дейін аккумуляторды сақтау орта есеппен 70%-ды құрады.[1]

Жоба құбыры бірдей агрессивті. Industrial Info Resources Америка Құрама Штаттарындағы 2026 жылдың үшінші тоқсаны мен 2028 жылдың төртінші тоқсаны арасында жоспарланған жалпы орнатылған құны 441 миллиард доллардан асатын 1083 BESS жобасын бақылайды.[1]

Ағымдағы қарқынмен құрылыс сыртқы энергия сақтау шкафтарын тұзды тұманға, жел соққан құмға, өнеркәсіптік шаңға және ұзақ жаңбырлы маусымдарға итермелейді. BESS интеграторы Полиновел 2026 жылдың тамыз айындағы таңдау нұсқаулығында былай деді: енуден қорғау коррозияға төзімділік, жылу өнімділігі, ылғалды бақылау, интерфейс тұтастығы және орнату сапасымен қатар тексеруді қажет ететін алты саланың бірі ғана.[2]

IP рейтингі іс жүзінде нені өлшейді

IEC 60529 сыртқы энергия сақтау шкафының қорғанысын екі санға бөледі: біріншісі қатты бөлшектерді, екіншісі сұйықтықтарды жабады.[4]Бірінші сан 0-ден 6-ға дейін жұмыс істейді. IP5x шаңнан қорғалған, жабдық жұмысына әсер етпеген жағдайда шаңның шектеулі енуіне мүмкіндік береді, ал IP6x шаң өткізбейтін және шаңның енуіне жол бермейді. Жоғары вольтты батарея сөрелері үшін IP6x қауіпсіз таңдау болып табылады, өйткені өткізгіш шаңның жиналуы судың өту қашықтығын қысқартады.[3]

Су шкаласы сызықты емес. IPx4 кез келген бағыттағы шашырауға қарсы тұрады, IPx5 6,3 мм саптаманың төмен қысымды ағындарына және IPx6 минутына 100 литр 12,5 мм саптаманың жоғары қысымды ағындарына қарсы тұрады, бұл берік сыртқы батарея контейнерлері үшін стандарт болып табылады.[3]

Шекара маңызды. IP коды шкафтың белгілі бір сайтта не ұстайтынын емес, стандартты зертханалық сынақ шарттарында бір корпустың қол жеткізгенін куәландырады.[3]

Зертхана мен сайт арасындағы үш бос орын

Бірінші саңылау металл қоршауда емес, тығыздағыштарда отырады. Eco Green Energy, француз күн өндірушісі механизмді сипаттайды: жағалаудағы аймақтардағы тұзды тұман және өнеркәсіптік ластаушылар EPDM немесе көбік сияқты тығыздағыш материалдарды металл қоршау істен шыққанға дейін бұзады. IP рейтингі химиялық төзімділікті өлшемейді, ал нашарлаған тығыздағыш рейтингті көрінбейтін кіру нүктесінде береді.[3]

Полиновел де осындай қорытындыға келеді. Жағалаудағы ауа, тұрақты ылғалдылық, өнеркәсіптік ластаушы заттар және үйлесімсіз ашық жабдықтың барлығы корпустың қызмет ету мерзімін қысқартқандықтан, шкаф жабық күйінде қалады және әлі де сыртқы жағынан нашарлауы мүмкін.[2]

Екінші алшақтық температура ауытқуларынан туындайды. Ыстық шкафқа соғылған жазғы найзағай ішкі вакуумды жасайды, тығыздағыштар арқылы ылғалды белсенді түрде тартады, сондықтан тұрақты суды қайтаратын тығыздағыш қысым айырмашылығына қарсы істемейді.[3]

Үшінші саңылау шкафтың ішінде орналасқан. Тіпті шық нүктесіне жеткенде мінсіз жабылған қоршау ішкі конденсациядан зардап шегеді.[3]Полиновел ылғалды бақылауды бөлек өлшем ретінде көрсетеді және конденсацияны бақылауды орнатудан кейін қосымша құрал ретінде қосудың орнына, тығыздағышпен және термиялық дизайнмен өңдеуді талап етеді.[2]

Жағалау учаскелері үшін, материалдар мен жабдықтың қызмет ету мерзімін анықтайды

Полиновел жағалаудағы жобалардағы қоршау материалдарын, жабын жүйелерін, ашық аппараттық құралдарды, бекіткіштерді, қосқыштарды, кабель интерфейстерін және техникалық қызмет көрсету талаптарын қосымша тексеруді ұсынады және жеткізушілерден жалпы «сыртта бағаланған» мәлімдеменің орнына коррозиялық орта үшін пайдаланылатын дизайн негізін немесе біліктілік дәлелдерін сұрайды.[2]ISO 12944-2 негізгі ортаның коррозияға қабілеттілігі боялған болат конструкциялар үшін қалай жіктелетінін қарастырады.[2]

Сұрау салынатын құжатта негізгі қоршау материалы, жабын немесе бетті өңдеу спецификациясы, ілмектер, бекіткіштер мен ысырмалар үшін қолданылатын материал, дәнекерленген тігістерді, жиектерді және енулерді өңдеу, коррозияға сынау немесе біліктілік туралы ақпарат, зақымдалған жабындарды жөндеуге арналған нұсқаулар, қосқыштар мен ашық интерфейстерге арналған тексеру талаптары.[2]

304 пен 316 арасындағы таңдау бағаға емес, учаскедегі тұз әсеріне байланысты: 316 жағалау және тұщыландыру учаскелері үшін, 304 ішкі өндірістік орталар үшін. Тығыздау материалы және ауыстыру процедурасы да техникалық келісімге жатады, өйткені тұзды тұман мен ластаушы заттар EPDM мен көбікті бұзады.

Тығыздау және салқындату қарама-қарсы бағытта тартыңыз

Тығыз тығыздау салқындатуды қиындатады. Батарея сөрелері, қуатты түрлендіру компоненттері, шиналар мен басқару элементтері жылу шығарады, ал тікелей күн мен жоғары қоршаған орта температурасы қосымша жүктеме қосады.[2]Негізгі инженерлік ымыра жұптары ауа-райынан қорғайтын шығындарды теңестіре отырып, терең тығыздалған қоршаумен сүзілген мәжбүрлі ауамен салқындату; толық нығыздауға көшу пассивті ауа ағынының жолдарын жояды және әдетте сұйықтықты жоғары бағамен салқындатуға мәжбүр етеді.[3]

Желдетілген дизайнда жәндіктер торы мен жалюзи саңылаулары жалпы тығыздағышты бұзады, сондықтан жұқа құм және жоғары қысымды су ағындары тор арқылы өтеді. Мұндай конфигурацияны қорғау жоғары деңгейде талап етілмей, IP54 немесе IP55 ретінде шынайы көрсетілуі керек.

Сатып алушы сұрауы керек дәлелдер

Сыртқы энергияны сақтау шкафының спецификациясы «ауа райына төзімділікті» бір жол ретінде қарастырмай, сайт ортасын тексерілетін элементтерге аударуы керек. Төмендегі кестеде әрбір сайт тәуекелі үшін нені тексеру және қандай дәлелдерді сұрау керектігі көрсетілген.[2]

Жиі қойылатын сұрақтар

Сыртқы шкафқа IP65 керек пе?

Әрбір жобаға сәйкес келетін жалғыз рейтинг жоқ. IP55 және IP65 IEC 60529 бойынша әртүрлі қорғаныс деңгейлерін білдіреді және одан жоғары сан автоматты түрде жақсырақ жүйе дизайнын білдірмейді; термоменеджмент, конденсацияны бақылау, қызмет көрсету мүмкіндігі және сайттың нақты экспозициясы бағалауды қажет етеді.[2]

Су әлі жабық шкафқа кіре ала ма?

Ішінде конденсация пайда болады. Толығымен жабылған қоршау ішкі температура шық нүктесіне жеткенде ішкі беттердегі ылғалды конденсациялайды, сондықтан тығыздағышпен қатар гидрофобты мембраналық желдеткіштер, ылғалдандыру немесе басқарылатын желдету қажет.[3]

Жағалау жобалары көбінесе нені назардан тыс қалдырады?

Тығыздағыш материал және ауыстыру. Тұзды тұман және ластаушы заттар EPDM және көбік тығыздағыштарын нашарлатады және герметикалық құрамдас бөліктердің қалай тексерілетінін және ауыстырылатынын түсіндіре алмайтын жеткізушінің ауа райына төзімділік стратегиясы толық емес.[2][3]

IP рейтингі энергия сақтау қауіпсіздігі сертификатын алмастыра ма?

Жоқ. Америка Құрама Штаттары нарығындағы жобалар үшін UL 9540 жүйе деңгейіндегі энергия сақтау жүйелері мен жабдықтарын қамтиды, ал UL 9540A жылулық өрттің таралуын бағалауға арналған сынақ әдісі болып табылады. Сертификаттау талаптары мен орнату кодтары нақты жоба мен нарыққа байланысты.[2]

Бағаны қалай алуға болады

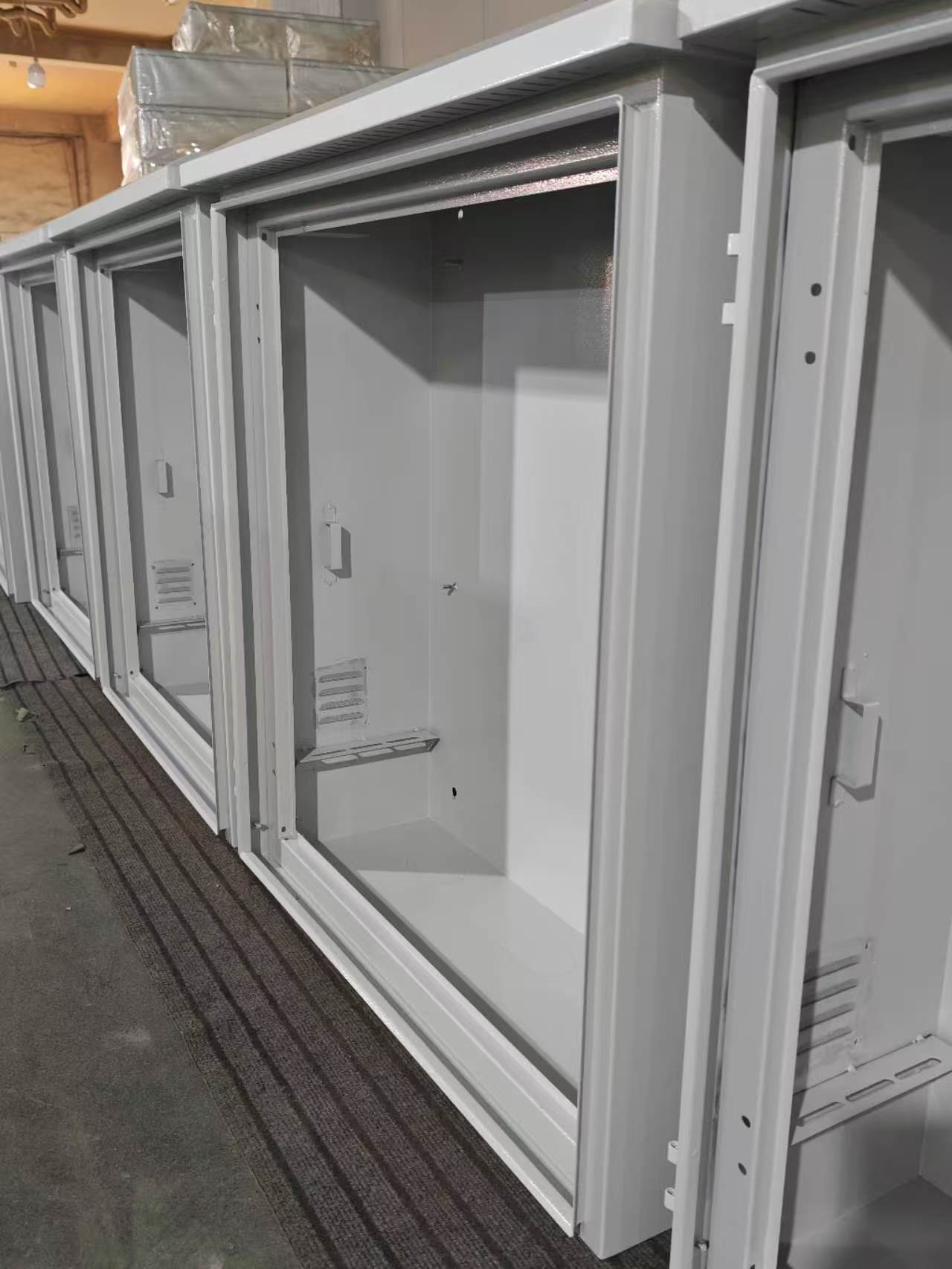

Ouyue Electric компаниясы IP54, IP55, IP56 және IP65 және CE сертификатында қол жетімді қорғаныс рейтингтері бар темірден және 304 немесе 316 баспайтын болаттан сызбаға арналған тарату қораптары мен шкаф корпустарын жасайды, пакетті жеткізумен бірге ең аз 10 дана тапсырыстан.

Жағалаудағы немесе ылғалдылығы жоғары жобалар үшін техникалық топ сыртқы энергия сақтау шкафының материалы мен қорғаныс құрылымын растауы үшін сұрауға учаскедегі тұз жағдайларын, қоршаған орта температурасының диапазонын және кабельді енгізу әдісін қосыңыз.
